产品概述：

>本手册所列型号适用一切立式注塑成型机。其结构就是把原来注塑机上分散的微动开关、接近开关、行程开关的控制模式, 用磁感应开关组合成行程控制器。其注塑行程控制器还兼容了座进﹑座退功能。重复精度<0.1mm，达到精密注塑要求。行程控制器以它的整体美感、使用方便、价格低廉、操作直观等优点。产品自1998年9月投放市场以来一直就备受客户青睐。   磁感应开关的原理、结构简单，性能稳定，感控手段灵活。传感元件受到磁力感应就导通，磁力消失就断开。从而控制三极管输出电流的通、断。磁感应开关可以形象地称为磁接近开关。磁力能穿透铝壳，在壳外对壳内的传感头进行感控。强磁对电脑没有干扰。操作人员身上极少带有强磁的工具或日常用品，故误触发的机会就少。磁感应开关其独特之处有其广阔的发展前景。

>技术性能参数

1、触发条件：有电源磁力触发

2、额定电压允许波动范围：DC24v（DC18v～33v）

3、单个放大电路的电耗（mA）：3（max)）

4、单个感应头的电气寿命（次）：3×10⁷次以上

5、定位重复精度（mm）：<0.1

6、显示及工作方式：发光管亮表示传感头己被感应，放大电路输出－24V电流

7、环境温度：工作时－10°～+55℃、储存时－30°～+75℃

8、环境湿度：35～85%R

9、绝缘电阻：100MΩ以上（DC500V兆欧表测试）

10、抗电强度：AC1000V50/60HZ一分钟无闪络击穿

11、铝外壳截面尺寸（mm）：P1型（高×厚）63×30、P1-2型（高×厚）55×21、P3型（高×厚）76×44

12、行程控制器寿命（期望值）：五年以上

>型号、规格的说明

请参阅（行程控制器卧式注塑机应用）

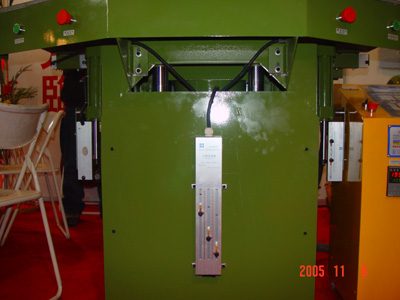

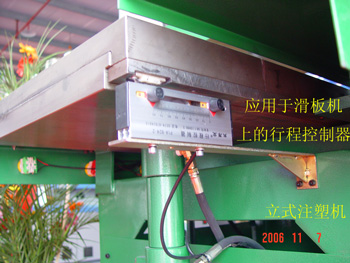

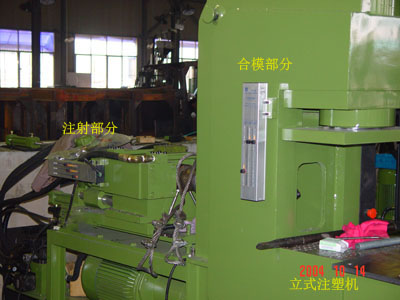

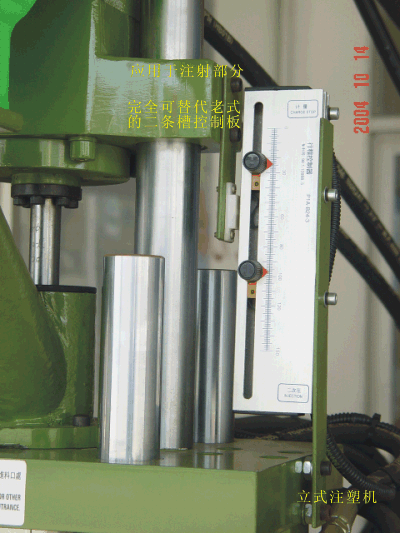

>行程控制器在立式注塑机上的应用

见上图

>故障的判断与处理

请参阅（行程控制器卧式注塑机应用）

>更换感应头的方法

请参阅（行程控制器卧式注塑机应用）
